Leistungsstarkes und kraftvolles Baggern

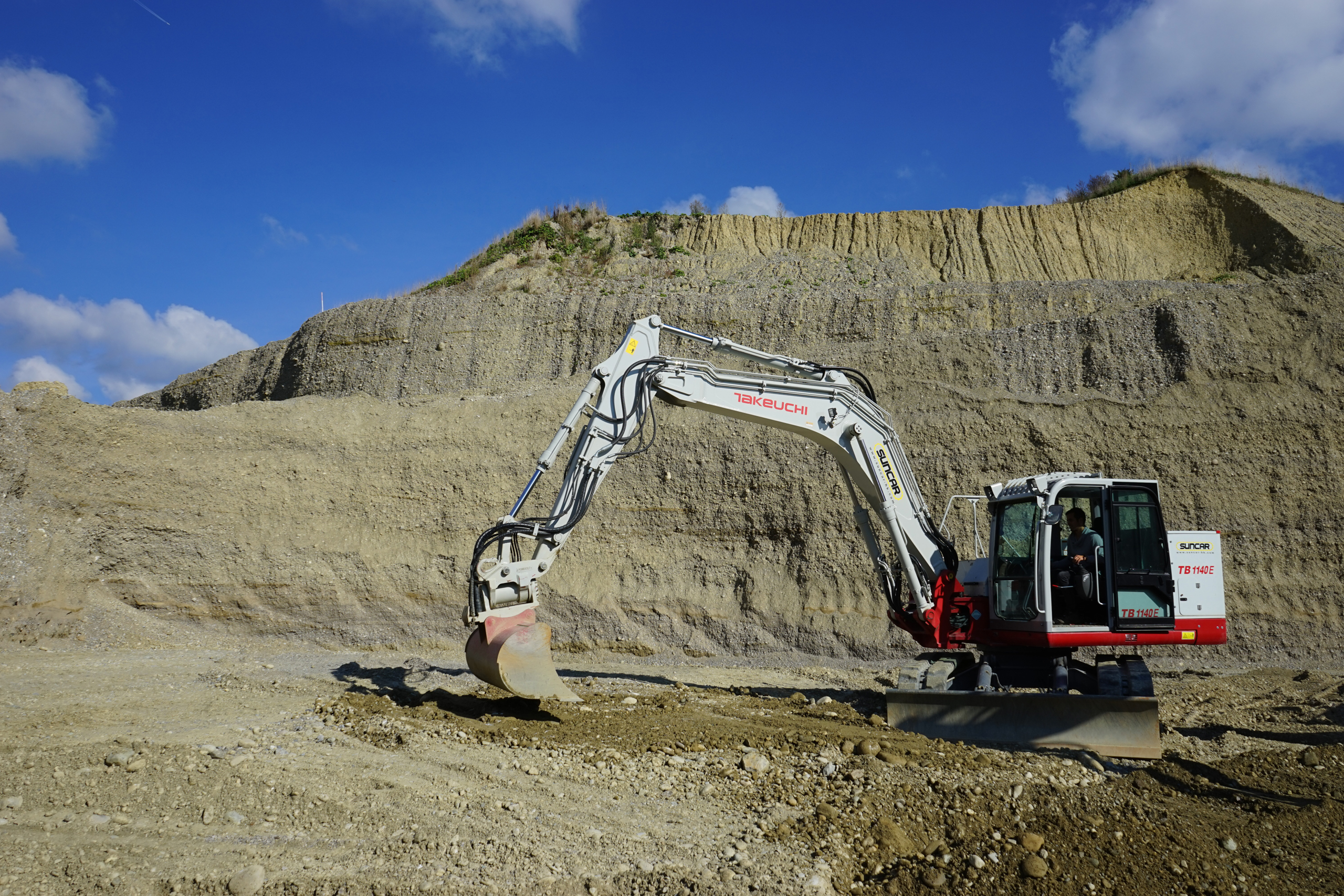

Der Elektrobagger TB1140E kombiniert alle bewährten Eigenschaften eines Huppenkothen Baggers wie leichtgängige Hydraulik, hohe Leistungsfähigkeit und ausgezeichnete Wartungsfreundlichkeit mit dem emissionsfreien Elektroantrieb von SUNCAR.
Projektziele
Ziel dieses Projektes war die Entwicklung und Realisierung eines elektrischen 16 t Baggers. Für das Projekt wurde ein Chassis eines Takeuchi TB1140 verwendet, das mit passenden Komponenten, die eine Umsetzung des Elektrobaggers zulassen, umgerüstet wurde. Dabei handelt es sich um Batterie-, Elektroantriebs-, Ladelösungen und weiteren Komponenten, die für die Elektrifizierung notwendig sind. Es wurde dafür eine morphologische Analyse verschiedener Umsetzungsmöglichkeiten durchgeführt und die passendste Lösung ausgewählt.
Die Hauptentwicklung bestand aus der kompletten Konstruktion des TB1140E inklusive Bauteilanalyse und Berechnungen zu verschiedenen Konstruktionselementen. Weiter wurde das Thermomanagement für den Einsatz in Zentral-Europa berechnet und ausgelegt. Die elektrische Schaltung der Traktionsbatterie und des Baggers mussten ebenfalls entwickelt werden.
Die Konstruktionselemente wurden in einem weiteren Schritt umgesetzt, indem sie in die Fertigung gelangten und aus Daten reale Bauteile wurden. Aus Teilen der Fertigung und weiteren Komponentenbestellungen wurde ein Teststand aufgebaut, wo sich das System vor dem Einbau parametrieren, Inbetriebnehmen und testen liess.
Das System wurde nach der erfolgreichen Testphase an der Baumaschine montiert und in Betrieb genommen.
Resultate
Der Elektrobagger TB1140E kombiniert alle bewährten Eigenschaften eines Baggers wie beispielsweise die leichtgängige Hydraulik, hohe Leistungsfähigkeit und ausgezeichnete Wartungsfreundlichkeit mit dem emissionsfreien Elektroantrieb von SUNCAR.
Der Bagger ist ausgestattet mit einem Synchron-Axial-Fluss-Elektromotor für höhere Dynamik und grösseres Drehmoment sowie mit einem bewährten und leistungsstarken Hydrauliksystem mit verbesserter Zykluszeit und Effizienz.
Der TB1140E verpflichtet sich einer fortlaufenden Verbesserung in der Entwicklung, Umwelteffizienz, Ergonomie, Marktfähigkeit und dem Bedienkomfort.
Einzigartige Auslegerflexibilität
Der grosse Schwenkwinkel, nach links und rechts, ermöglicht optimale Manövrierbarkeit in eingeschränkten Umgebungen, ohne ständige Neupositionierung der Maschine. Die grosse Reichweite auf Bodenhöhe von 8.325 mm und einer Grabtiefe von 5.270 mm schafft ausgezeichnete Arbeitsbedingungen.
Verbesserte Hydraulik
Mit verbesserter Hydraulik sorgt der TB1140E für grössere Vielfalt bei den Anbaugeräten. Der Benutzer erfreut sich an der sanften Bedienbarkeit und hohen Grabkraft des TB1140E. Die isolierte Kabine bietet den nötigen Komfort für einen ganzen Arbeitstag im rauen Gelände.
Einfache Bedienung
Die Anbaugeräte werden durch Knöpfe oder proportional zum Schieber am Joystick angesteuert. Die automatisierte Regelung stoppt den Elektromotor im Leerlauf und reduziert somit den Energieverbrauch. Der Ausleger wird durch ein Fusspedal geschwenkt. Die Fahrmotoren sind mit schlagfesten Ventilen für sanfte Starts und Stopps ausgestattet.
